Выключатели концевые серий ВК-200, ВК-300 предназначены для срабатывания в электрических цепях управления переменного тока напряжением до 660 В частоты 50-60 Гц и постоянного тока напряжением до 440 В, сигнализации и контроля положения подвижных частей механизмов под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта.
Выключатели допускают установку в любом положении в местах, не защищенных от попадания пыли и случайного попадания брызг воды или масла, попадающих вертикально или под углом к вертикали (для ВК-200) или случайного обливания водой или маслом (для ВК-300).

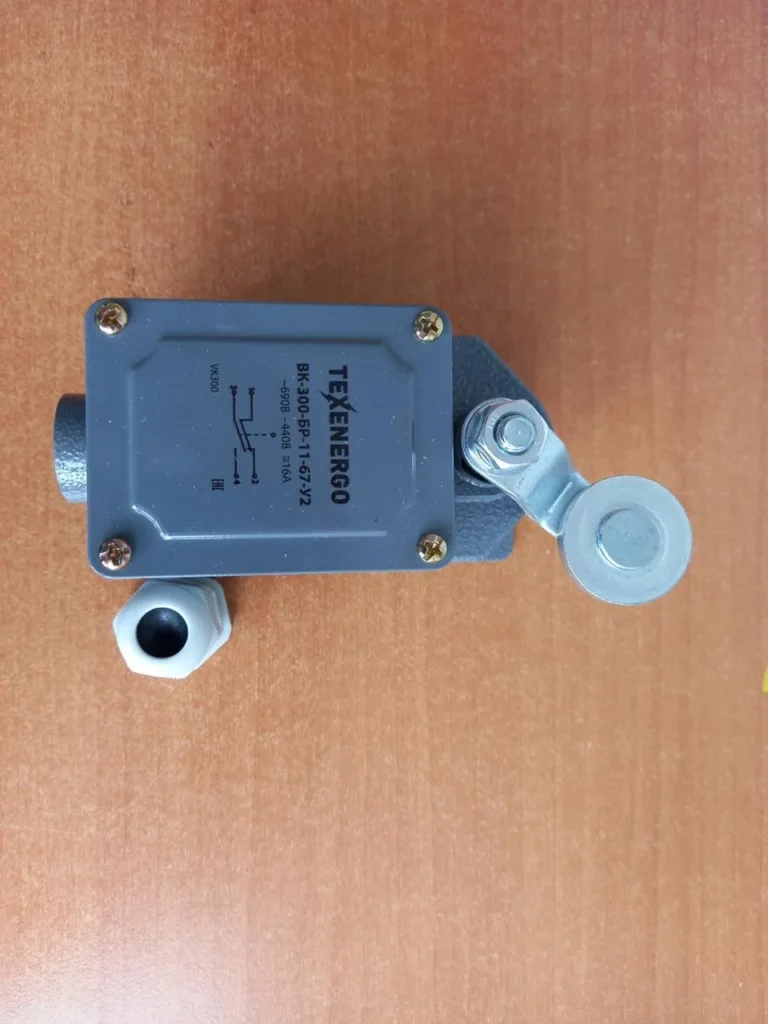

Выключатель концевой ВК-300 отличается от выключателя ВК-200 наличием сальника на вводе (гермоввода).
Материал корпуса основания и крышки — силумин, а степень защиты — IP67.
Структура условного обозначения
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- выключатель концевой
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- 200 — без сальникового ввода; 300 — с сальниковым вводом
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- условное обозначение группы коммутационной износостойкости: А-2.5 млн. циклов ВО; Б- 1 млн. циклов ВО
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- вид привода: Р — рычаг с роликом; В-V образный рычаг; С — селективный привод
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- количество замыкающих и размыкающих контактов: 1 -1 замыкающий + размыкающий контакт
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- способ крепления: 1 — базовое
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- степень защиты от окружающей среды: 67 — IP67
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- климатическое исполнение и категория размещения по ГОСТ 15050-69: У-умеренный климат; 2 — категория размещения
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- обозначение положения ролика на рычаге привода: 1 — ступень 1; 2 — ступень 2; 3- ступень 3; 4- ступень 4
- ВК-ХХХ-ХХ-ХХ-ХХ ХХ-Х Х
- обозначение направления движения привода и способа возврата в исходное положение: 1 — ход вправо с самовозвратом; 2 — ход влево с самовозвратом; 3 — ход вправо без самовозврата; 4-ход влево без самовозврата; 5 — ход вправо и влево без самовозврата
-
Количество полюсов
2
Номинальный ток
16 А
Напряжение питания
AC: 660В; DC: 440В
