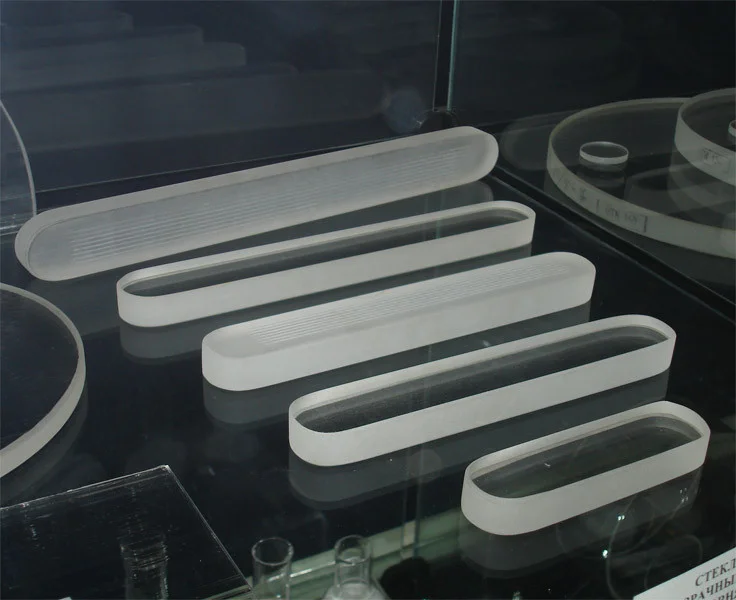

Стекло рифленое (рефлексионное) Клингера

Стекло рифленое (рефлексионное) Клингера

Стекло Клингера с одной стороны имеет гладкую смотровую поверхность, а с другой стороны рельефные прямоугольные выступы и имеют вид вытянутого параллелепипеда с закругленными торцами.

Стекло водоуказательное рифленое Клингера предназначено для использования в указателях уровня (указатель уровня котла парового Е-1/9, указатель уровня котла парового Е-2,5/9, указатель уровня котла ДЕ, указатель уровня котла парового КЕ, указатель уровня котла парового ДКВР, указатель уровня котла парового Viessmann, указатель уровня котла парового LOOS, указатель уровня котла парового GarioniNaval и другие).

Технические характеристики:

• Предельные отклонения по ГОСТ: по L -1,5мм, по B -1,0мм, по S +1,0
• Смотровая поверхность вооуказательного рифленого стекла должна быть полированной, а противоположная ― шлифованной с четырьмя рисками.
• Водомерное стекло должно быть бесцветным. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света. (Для рифленых стекол светопропускание не нормируется).
• Степень закалки стекол должна быть 865 + 55 нм/см.
• Стекла Клингера должны быть термически стойкими и выдерживать перепад температуры 220 °С.
• Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм.
• Кривизна боковой поверхности стекла не должна превышать 2 мм.
• Давление до 3,5 МПа.

Химический состав стекла:

Примеры условного обозначения:

Стекло водоуказательное рифленое ТЗ-250-3,5 МПа ГОСТ 1663-81 илиВодомерное стекло рифленое ТЗ-250-3,5 МПа ТУ 21-0293167-32-92
Термически закаленное рифленое стекло длиной 250 мм для работы при давлении до 3,5 МПа (35 кгс/см2).
