Фотодатчик ФДСА-03 устройство селективного контроля пламени

Предназначены для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки.

Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового излучения.
Конструктивно представляют собой комплект, состоящий из фотодатчика ФДА-02 (ФДА-03) и устройства контроля пламени ПРОМА-СГ.

Выполняет функции:

• Сигнализация погасания контролируемого факела;
• Сигнализация потускнения факела на пылеугольных котлах;
• Отображение текущего значения интенсивности факела горелки (в %) на цифровом светодиодном 4-х значном индикаторе;
• Сигнализация обрыва линий связи;
• Самонастройка прибора для учета фонового излучения;
• Выходной аналоговый сигнал с сигнализатора 4-20 мА;
• Работа в сети RS – 485 по протоколу MODBUS-RTU;

Могут работать в 2-х режимах: с учетом фонового излучения от возмущающей горелки и без него.
ПРОМА-СГ выпускается в 2-х исполнения: щитовой и настенный.
Фотодатчик ФДА-03 может поставляться с монтажным узлом по требованию заказчика (указать в заявке).
Серия 02 – представляет собой фотодатчик с ИК, видимым сенсором, преобразовывающий видимый световой поток пламени в аналоговый сигнал (4-20) мА.

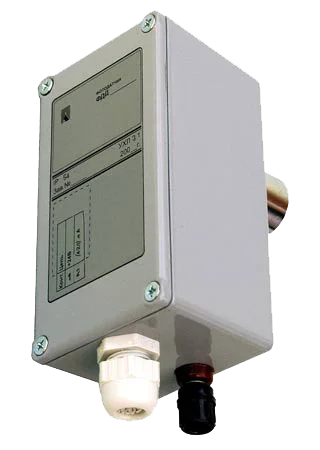

Серия 03 – представляет собой фотодатчик с УФ сенсором, преобразовывающий ультрафиолетовый световой поток пламени в аналоговый сигнал (4-20) мА. На датчике применен полупроводниковый карбид-кремниевый фотоприемник c УФ-фильтром, что позволяет добиться селективного контроля пламени на многогорелочных котлах, встречных горелках. Срок службы 50-80 тыс.час, что в 10-30 раз выше, чем у УФ колб и инфракрасных фотоприемников. Работает в комплекте с приборами типа ПРОМА-СГ-4х, блоком розжига БРЗ-04М1-2К, программируемыми контроллерами PLC.

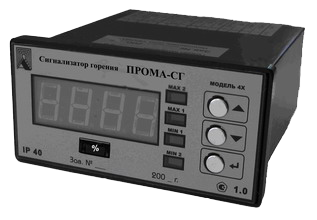

ПРОМА-СГ – представляет собой блок управления с релейными выходами наличия пламени и состояния устройства, токовым выходом 4…20 мА, и индикатор передающий интенсивность пламени. Обеспечивает регулировку минимального и максимального порога срабатывания датчика.

• при появлении пламени
• при погасании пламени

• 1
• 2

• фотодатчиков, В
• сигнализатора ПРОМА-СГ-4х

• = 24В
• = 24В или ~ 220В, 50Гц

• датчика, °С
• сигнализатора, °С

• от -40 до +60
• от -20 до +50

• Фотодатчика
• Сигнализатора Прома-СГ-4х

• IP54
• IP40

• ФДА-03
• Сигнализатора Прома-СГ-4х

• 96 х 48 х 125
• 60 х 140 х 85

• фотодатчика
• сигнализатора

• 0,4
• 0,3
